- Бренд: EKF
- Модель: tb-s-125-3p-rev
- Гарантия: 5 лет
- Страна происхождения: Китай
- Наличие: Под заказ
Описание

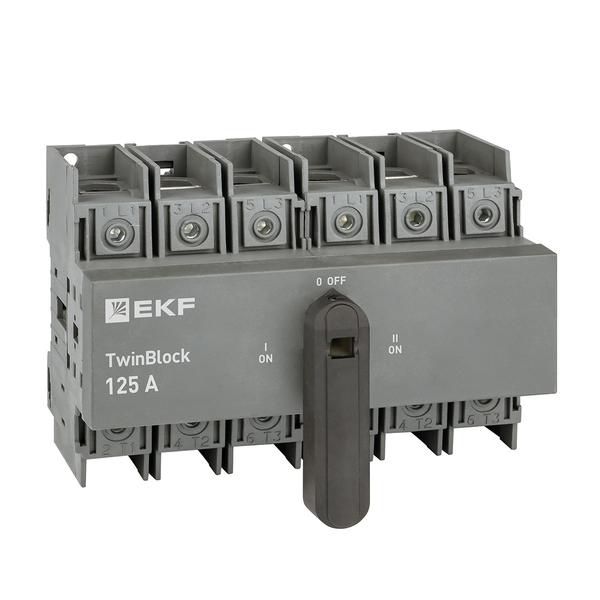

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Характеристики
| Основные характеристики | |
|---|---|
| Гарантия | 5 лет |
| Единица товара | Штука |
| Исполнение в качестве главного выключателя | Да |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество полюсов | 3 |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| Маркетинговая серия | EKF |
| Моторный привод опционально | Нет |
| Номинальное напряжение | 400...690 В |
| Номинальный кратковременно выдерживаемый ток Icw | 2.5 кА |
| Номинальный ток длительной нагрузки Iu | 125 А |
| Остаток на складе производителя | 0 |
| Реверсивное исполнение | Да |
| Степень защиты (IP) лицевой стороны | IP20 |
| Страна происхождения | Китай |
| Тип присоединения главной электрической цепи | Винтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| Условный номинальный ток короткого замыкания Iq | 16.5 кА |
| Штрихкод | 14690216500840, 04690216500843 |
| Дополнительные характеристики | |
|---|---|
| Внутренний ID (ITEM_ID) | 3192985 |
| Группа ETIM (Код) | EG000017 |
| Группа ETIM (Название) | Оборудование низковольтное |
